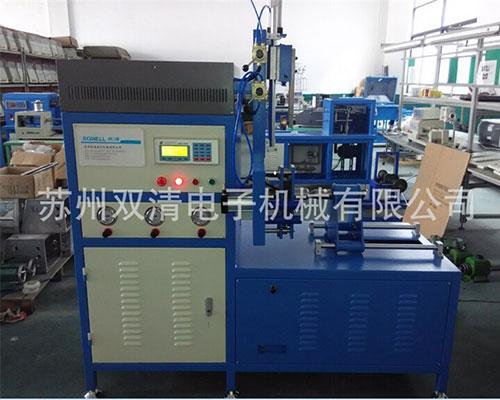

名称: 电感电抗器变压器立绕机

产品详情
主要参数

1.电源:220VAC 50HZ/110VAC 60HZ。
2.功率:2200W。
3.主轴速度:3-60RPM无极变速。
4.线径:Ф1.0~Ф12.0mm 扁线:宽0∽30mm 厚0∽10mm.
5.绕线幅宽:800mm
6.排线幅宽:400mm
7.设备尺寸:1800*700*2000 mm
8.设备重量: 380KG.

1.主驱动为变频电机,调速范围宽、振动小、噪声低,电机低速运动时输出转矩保持恒定,高速运行输出恒功率,节能效果明显、调速性能好、无级调速。

2.轴向进给系统采用高精度直线滑轨与丝杆组和的溜板结构,轴向排线以细分角伺服电机驱动,轴向运动平稳,位移,排线精度高;排线导程(线圈每匝间距)可任意设置。

3.气动顶压绕线,绕线压轮根据所绕制线尺寸合理调配,可绕制导线截面面积大、宽厚比大,可在任意位置抽头。

4.控制系统采用PLC配和位置编码器,数码显示和参数可预设,良好的人机界面,操作简单.



产品特点

产品使用介绍



数控绕立机主要用于电焊机变压器、电抗器线圈中立式绕制裸扁铜线、丝包扁铜线、纸包线、纸包扁铜线、圆芯线等。该机采用数字化控制技术、有汉字显示终端、具有人机对话功能。全套设备结构紧凑、布局合理、操作方便。

绕制过程及样品如下图所示





数控绕立线机参数表

其主要变化在主动端及尾座卡盘发展到四爪\\\\三爪兼容尾座轴从动与主动可切换按钮编码到触摸屏系控.功率从单一的1.5KW发展到2.2KW3KW4KW5.5KW11KW等多种规格。可绕制线圈的长度有400mm1000mm,各种规格,绕线机工件可回转直径也有400mm800mm多种规格。有SQ系列  SQD两个系列。

参数/型号

MCR800

LRW400

主轴转速

240rpm

120/

卡盘夹持

600mm×400mm

250mm×200mm

较大回转直径

800毫米

400毫米

排线导程

40毫米

20毫米

绕线截面

300平方毫米

100平方毫米

绕线宽厚比

7

6

螺旋方向

左、右

左、右

线圈长度

≤1000毫米

≤400毫米

整机功耗

11.2Kw

3.2Kw

6、 脚踏开关实现可正转可反转功能。



7、超长排辐产品及超大型产品均可订制。
